一、產品特點及用途：

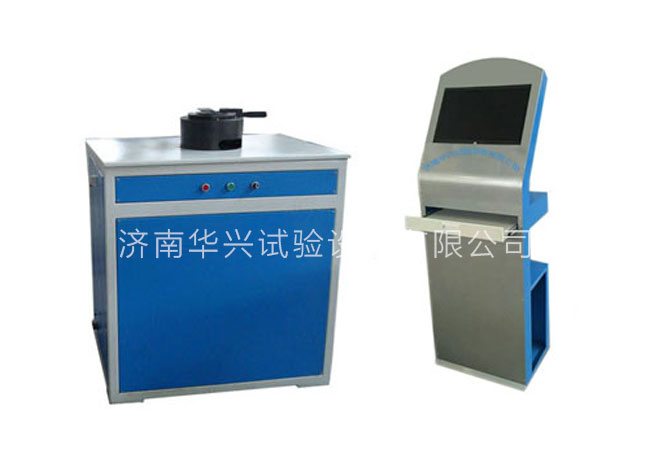

本機是對金屬薄板和帶材進行延展性試驗的專用設備，用于評定金屬材料塑性變形及檢驗金屬板材的各項異性，符合國標GB4156-84《金屬杯突試驗方法》和國標GB/T 4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗方法》。特殊訂貨配置相應工裝輔具也可實現標準GB5125-85《有色金屬?zèng)_杯試驗方法》。

GBW-60Z其主要特點是杯突值的精度達到0.01mm，主加載試驗力的控制精度達到了1N。主試驗力的加載方式采用了液壓加緊、伺服閉環控制、等速率、電控機械式加載，并采用了輪輻式傳感器，高精度的編碼器進行信息傳輸。從而保證了主試驗力的測試精度、控制試樣的破裂準確度及杯突值測量度。

二、主要技術參數

1、   試驗板材厚度：0.1～3mm

2、   板材寬度：90-100mm；

3、   沖頭行程，60mm；

4、   加緊活塞行程40mm。

5、   沖壓負荷60kNmax。

6、   大夾緊負荷：25kN。

7、   杯突值分辨率：0.01mm

8、   試驗速度：1～200mm/min無級調速

9、   杯突試驗?zāi)＞咭?guī)格：

●標準沖頭球：φ20±0.05mm

●標準墊?？讖剑害?3±0.1mm

●標準固定?？讖剑害?7±0.05mm

10、 特殊定貨可提供非標模具。符合美標、歐標等國際標準的杯突試驗機。

  11、計算機顯示內容：夾緊負荷、沖壓力、位移及杯突值、速率、試驗曲線等；

  12、控制方式：計算機自動實現試驗過程；

  13、后臺數據庫可按用戶要求提供多種格式的數據傳輸軟件；

14、液壓油：N46號液壓油（一般加油站可購到）；

15、主機外形尺寸：1000×800×1200（mm）

16、電源：AC380V。

  17、重量：400Kg。
