一、概述：

高強螺栓試驗夾具是我公司根據相關標準GB/T3098.1-2000，選用特殊材料精心設計加工制作而成，它通過不同方式的組合，可以進行螺栓楔負載試驗和普通拉力試驗、螺栓保證小拉力荷載試驗、螺母保證荷載試驗。該夾具通過連接拉桿夾持到試驗機的鉗口內，即可以進行各種拉力試驗，普通液壓試驗機不需添加或更改其它裝置。

二、主要技術指標：

1、楔負載試驗大拉力：696kN（M30-10.9s）

2、螺栓小拉力荷載試驗：583kN（M30-10.9s）

3、螺母保證荷載試驗：583kN（M30-10.9）

4、螺栓保證荷載試驗：466kN（M30-10.9s）

備注：M30以上的高強螺栓試驗夾具需特殊訂貨。

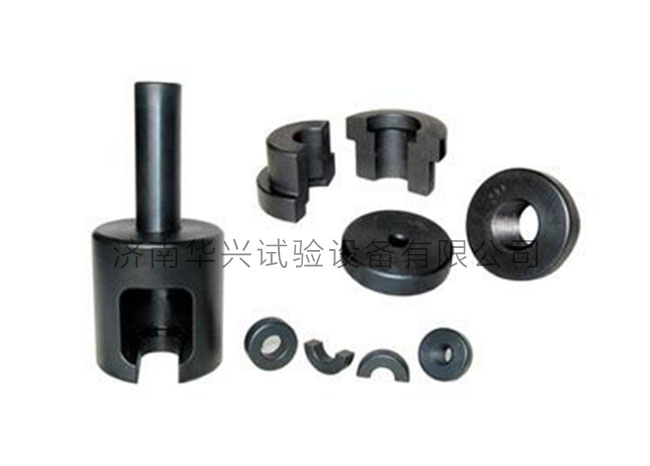

三、夾具配置：

1、夾具體（含拉桿）一對 （共4件）

2、平墊M10M12M14M16M18M20M22M24M27M30各一件（共10件）

3、帶內螺紋的拉力環M10M12M14M16M18M20M22M24M27M30各兩件（共20件）

4、楔負載塊M10M12M14M16M18M20M22M24M27M30各一付（2件/付，共20件）M20以下為10o、6o， M22（含M22）以上為4o、6o

5、螺母試驗芯棒M10M12M14M16M18M20M22M24M27M30各一件（共10件）
